在高速網絡設備中，100G光纖網卡已成為數據中心、高性能計算和電信網絡的核心組件。對于剛接觸這一領域的技術人員來說，網卡規格中"16GT/s×16Lane"的參數與"100G"標稱帶寬之間的關系往往令人困惑。

首先需要明確三個關鍵術語的定義與區別：Gbps（十億比特每秒）是有效用戶數據的傳輸速率，也是網卡標稱帶寬的參考標準；GT/s（十億次傳輸每秒）表示物理線路上原始電氣信號的傳輸速率；Lane（通道）則是獨立的數據傳輸路徑。這三者的關系構成了理解100G網卡帶寬的基礎。

帶寬實現的技術原理

100G帶寬的實現依賴于精密的編碼機制和并行架構。在物理層，數據通過64b/66b編碼進行封裝，每64比特有效數據添加2比特同步頭，導致編碼效率約為96.97%。這意味著物理層傳輸?shù)脑紨?shù)據中，僅有約97%可用于承載有效信息。

單條數據通道以16GT/s的速率傳輸經過編碼的數據。考慮64b/66b編碼的效率，單通道的有效數據速率約為15.515Gbps。為達到100G的總帶寬需求，采用16條通道并行工作。在QSFP28等標準接口中，這些通道通常分為8條發送通道和8條接收通道，實現全雙工通信。

從物理速率到有效帶寬

基于上述機制，發送方向的總物理層帶寬達到約124Gbps。然而，這并非最終的用戶可用帶寬。數據在傳輸過程中還需封裝為以太網幀，加入前導碼、幀間隔等控制信息，這些協議開銷進一步降低了有效帶寬。在扣除所有編碼與協議開銷后，實際可用于傳輸用戶數據的凈荷帶寬被行業標準定義為100Gbps。

光潤通的技術實踐

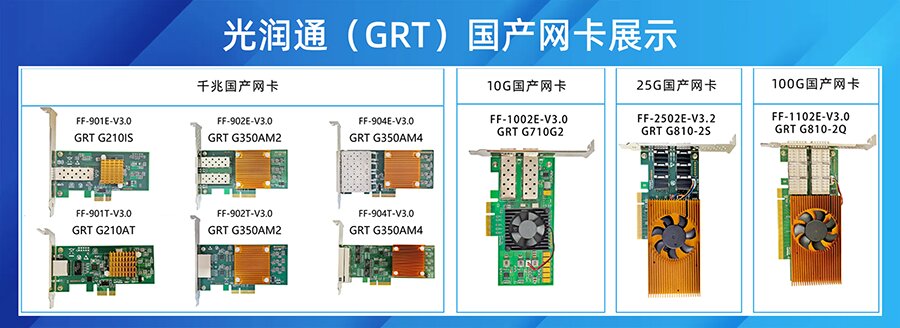

在國內光纖通信領域，北京光潤通科技發展有限公司是具備從芯片設計到產品開發全鏈條能力的國家級高新技術企業。自2008年成立以來，公司專注于光纖網卡及相關產品的研發與創新，其產品已廣泛應用于航空航天、軍工、政務、金融等對網絡性能與安全性要求極高的領域。

在高速網卡開發中，光潤通深入理解編碼效率、通道并行與協議開銷之間的平衡關系，通過自主研發的國產芯片與深度優化的驅動程序，確保網卡在復雜環境下仍能穩定提供接近理論極限的數據傳輸性能。公司的國產服務器網卡不僅兼容主流國產軟硬件平臺，還在高負載場景下表現出優異的帶寬利用率和低延遲特性。

100G網卡的帶寬實現是多因素協同的結果：16GT/s是單通道的物理符號速率，×16Lane是通過并行架構提升總帶寬的技術路徑，而100Gbps是扣除所有開銷后的有效數據帶寬。理解這一機制不僅有助于正確解讀硬件規格，更為網絡規劃、性能調優和故障診斷提供理論基礎。隨著網絡技術向400G甚至800G發展，這些基本原理將繼續指導高速網絡設備的設計與應用。
